一概述

XGN2-12箱型固定式交流金屬封閉開關設備是用于6KV、10KV三相交流50Hz系統中，作為接受和分配電能之用的戶內成套配電設備，具有對電路控制、保護、監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。

XGN2-12箱型固定式交流金屬封閉開關設備主開關采用ZN28型系列真空斷路器或者SN10系列少油斷路器。斷路器配用CD17系列電磁操動機構或者CT19系列彈簧操動機構，也可配用CD10系列電磁操動機構或者CT8系列彈簧操動機構。隔離開關采用GN30旋轉式隔離開關系列產品或者GN19戶內高壓隔離開關系列產品。

XGN2-12箱型固定式交流金屬封閉開關設備符合 標準3906-1991《3-35交流金屬封閉開關設備》、IEC298技術標準的要求，具有性能可靠、功能齊全、結構簡單、操作方便等優點，是各工礦企業配電的理想選擇。

二型號說明

三使用環境

1、環境溫度：﹢40℃～﹣25℃（戶內）

2、海拔高度：≤1000M

3、相對濕度：日平均值≤95℅；月平均值≤90℅

4、飽和蒸氣壓力：日平均值≤2.2KPa；月平均值≤2.15KPa

5、地震強度不超過8度

6、沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的場所。

7、在不能滿足上述條件時，產品可以采取抗?jié)駸帷⒎栏g等技術手段來適應特殊的環境。

四結構簡介

1、結構

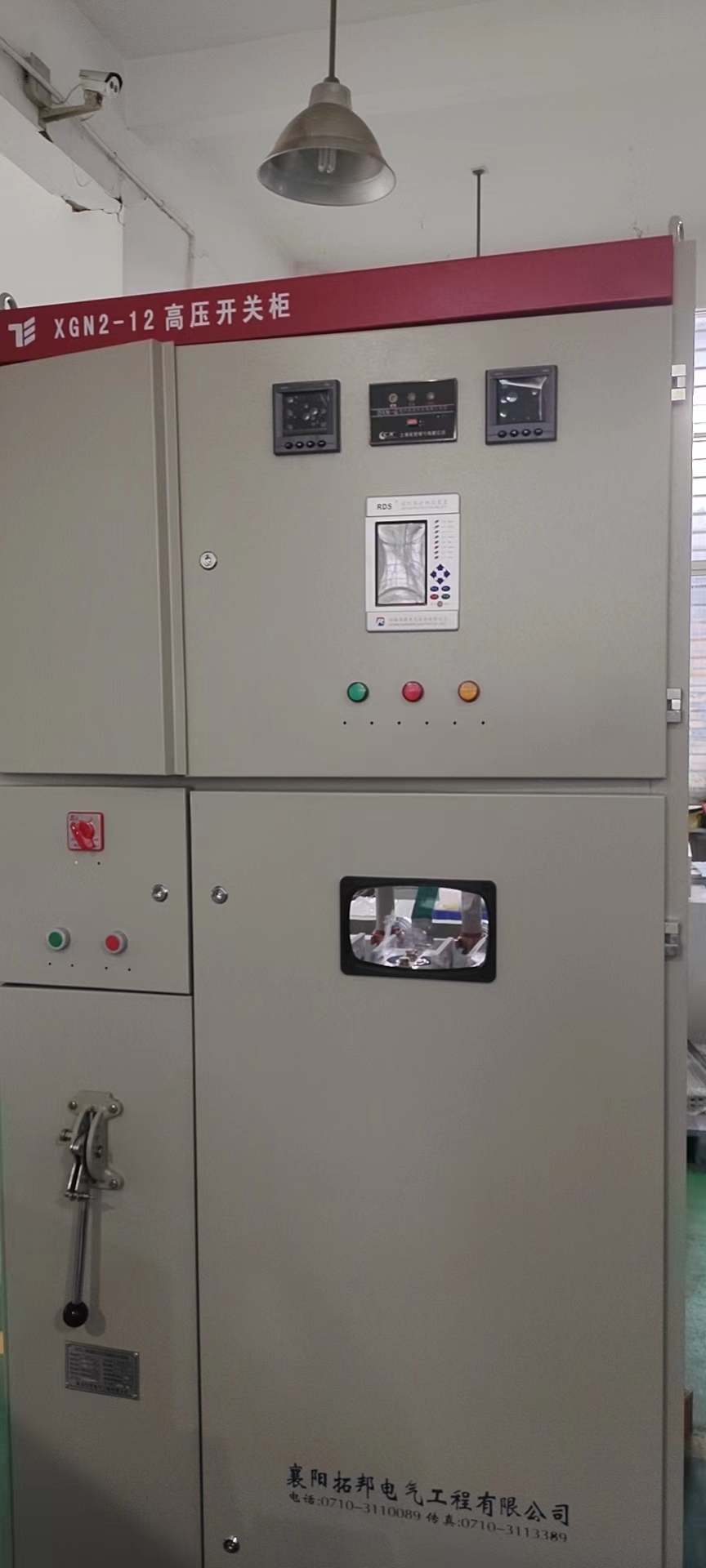

XGN2-12箱型固定式交流金屬封閉開關設備為金屬封閉式箱型結構，柜體骨架由角鋼焊接

而成，柜內用鋼板分隔成母線室、斷路器室、繼電器室、電纜室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。

為提高開關柜的技術性能，各主要元件進行了重新設計。根據柜體布置，開關柜上部前方為繼電器室，可安裝各類繼電器，繼電器室門板可裝設指示儀表、信號繼電器；開關柜上部中間為壓力釋放通道；開關柜上部后面為母線室；開關柜中部為斷路器室；開關柜下部為電纜室。

2、防誤裝置（XGN2-12改型柜不具備“五防”的某些功能）

“五防”功能即：防止誤分、誤合斷路器；防止帶負荷誤分、誤合隔離開關；防止帶電關合接地開關；防止接地開關閉合時接通電源；防止誤入帶電間隔。

本開關柜采用了強制性機械閉鎖方式，閉鎖裝置由支座、圓盤、面板、鎖板、手柄、聯桿等主要部件構成，具有性能可靠、功能齊全、結構簡單、操作方便的特點，從而簡便、有效地達到“五防”。

五技術參數

1.額定電壓（KV）               12

2.額定電流（A）                630、1000、1250、1600、2000、2500、3150

3.額定短路開斷電流（KA）       20、25、31.5、40

4.額定短路開斷電流開斷次數     30次

5.額定短路持續時間             4S

6.額定短時耐受電流（KA）       20、25、31.5、40

7.額定短路關合 電流（KA）      50、63、80、100

8.額定峰值耐受電流（KA）       50、63、80、100

9.機械壽命                    10000次

10.觸頭開距              11 ±1

11.觸頭接觸行程          4 ±1

12.平均合閘速度（m/s）         0.6± 0.2

13.平均合閘速度（m/s）         1.1± 0.2

14.三相分合閘同期性      ≤2

15.觸頭合閘彈跳時間      ≤2

16.外型尺寸  高×寬×深  2650×1100×1200

六保護整定

1、過流繼電器整定的計算

2、過流繼電器動作時限的整定

動作時限按階梯原則整定。

t1＜t2＜t3

t2＝t1＋△t

t3＝t2＋△t

對于定時限過電流保護，取時限階段△t＝0.5s

對于反時限過電流保護，取時限階段△t＝0.7s

另外，時限階段△t，對于電磁型時間繼電器，可取0.5s；對于晶體管或數字式時間繼電

器，可取0.3s。

3、速斷繼電器整定的計算

4、速斷繼電器動作時限的整定

帶時限電流速斷保護裝置動作時限，應較相鄰元件的電流速斷保護大一個時限階段，一般大0.5S（定時限）和0.7S（反時限）。

5、電壓繼電器的整定

低電壓繼電器動作電壓整定為：（0.6～0.7）Ue（Ue為額定電壓）動作時限為：0.5S。

七使用維護

1、安裝前清理各器件表面的灰塵，用工頻耐壓法對斷口間、極間、極對地間：

6KV施加工頻32KV/1min進行檢查

10KV施加工頻42KV/1min進行檢查

應無閃烙、放電現象。

2、隔離開關必須在線路與電源切斷時，即不帶電的情況下，方能進行檢修。

3、開關柜的使用條件應不超過使用環境和技術參數范圍。

4、使用過程中，每年定期對一次回路主要器件進行耐壓試驗。

八訂貨須知

1、一次回路的方案系統圖、柜體排列圖；

2、柜內電氣元件的型號規格；

3、母線的材質、規格；

4、開關柜在特殊環境條件下使用時應在訂貨時提出。
