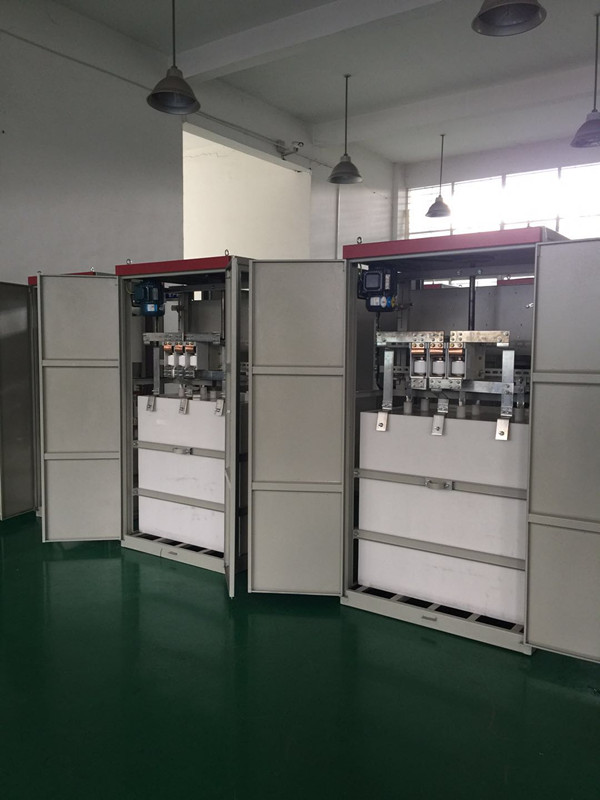

一、概述

TYQ1系列液體電阻起動器是為了進一步改善大、中型繞線電動機的起動性能而研制成功的新一代起動裝置。它是通過在大、中型電動機的轉子回路中串入一組液體電阻,且此液體電阻是在電動機起動時自動投入并在預定的時間內自動、無級、連續切除,從而使電動機在理想的起動電流條件下平穩起動。電動機均勻升速,這對保護電動機、用電設備、電網及節電等方面有效果。加上系統起動、停止、故障保護、聯絡、報警、顯示等方面進行精心設計,從而使液體電阻起動器與其它老式起動器相比較,具有自動化程度高、起動電流小(一般小于額定電流的1.3倍),電網電壓低亦能順利起動,降低了變壓器的容量,是目前球磨機、提升機、破碎機、壓縮機、風機、水泵等設備。

二、工作原理

TYQ1系列液體電阻啟動器是采用特種介質的水溶液作為電阻，在特別設計的液體電阻箱中引入極板作電極串入電機轉子回路中，當電動機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入轉子回路的）液體電阻由大到小作無級變化，從而使電機低電流平滑起動。

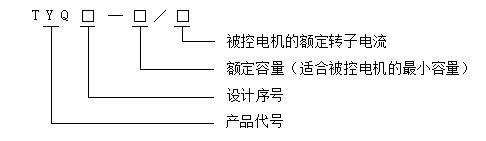

三、型號說明

四、性能特點

1、起動性能遠于頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器。

2、起動電流小于電機額定電流的1.3倍。

3、可連續起動5～10次。

4、平滑起動，對設備無機械應力沖擊,可延長機械設備及電機的壽命。

5、可低電壓起動，電網電壓低于額定電壓10%時，可順利起動。

6、結構簡單、可靠，全部操作自動化，安裝、維護方便。

7、具有起動超時，失壓，超行程，超溫，液位低等多重保護功能。

8、適用性廣，可適合任何負載狀況下繞線電機的軟起動。

五、使用環境

1、空氣溫度范圍:-35℃～＋50℃。

2、地海拔高度: ≤4000m。

3、大氣相對溫度不超過:85％。

4、周圍介質應無爆炸危險、無足以腐蝕金屬和破壞絕緣的氣體和塵埃。

5、安裝地應無顯著沖擊振動。

六、襄陽拓邦電氣的技術參數

1、起動電流:Iq≤1.3Ie(Ie為電機額定電流)

2、起動時間:10～60S，預整定，現場可調。

3、續起動次數:5～10次。

4、電液正常工作溫度:0℃～70℃。

七、外形結構及安裝尺寸

1、外型尺寸

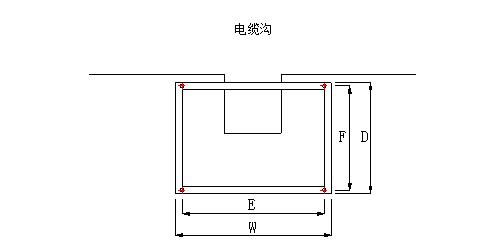

2、安裝基礎

3、規格尺寸

尺寸（mm） 型  號	外型尺寸			安裝尺寸
	寬(W)	深(D)	高(H)	寬(E)	深(F)
TYQ1—0.6	700	700	1800	650	500
TYQ1—1	800	800	2000	750	600
TYQ1—2	900	800	2000	750	710
TYQ1—3	1000	900	2000	950	810
TYQ1—4	1200	1100	2200	1050	1010
TYQ1—6	1300	1100	2200	1150	1010
TYQ1—8	1400	1100	2200	1250	1010
TYQ1—10	1500	1260	2200	1350	1170

八、系列規格與電動機功率匹配

型    號	適用電機功率(KW)	起動時間(S)	起動溫升(℃/次)	說  明
TYQ1-0.6	380-630	10-20	＜5	可配：開關柜，進相器
TYQ1-1	630-1250	15-25	＜8	可配：開關柜，進相器
TYQ1-2	1250-2500	15-30	＜10	可配：開關柜，進相器
TYQ1-3	2500-4000	20-35	＜10	可配：開關柜，進相器
TYQ1-4	4000-6000	20-45	＜15	可配：開關柜，進相器
TYQ1-6	6000-8000	30-50	＜15	可配：開關柜，進相器
TYQ1-8	8000-9000	30-50	＜20	可配：開關柜，進相器
TYQ1-10	9000-10000	30-50	＜20	可配：開關柜，進相器
低壓開關柜可做一體化或分體式結構

定貨須知

1、提供電機的型號、功率、定子額定電壓、定子額定電流、轉子開路電壓、轉子額定電流。

2、如已有控制回路可單臺提供起動柜。

3、歡迎特殊要求，請在合同中注明。

4、我公司承接特殊用途電動機的起動控制。
